Jak to jest zrobione cz.18 “Słupy poziomu -1”

kamres  -  11 lipca 2013 08:04
1181

slupy_4658

Dzisiaj dowiemy się trochę o technicznych aspektach słupów oraz jak się zazębiają ich zbrojenia na poszczególnych poziomach. Zaczniemy od poziomu -1 czyli od parkingu pod trybunami. Na początek znajomy już przekrój.

jak_to_jest_zrobione_025

Słupy A, B

 jak_to_jest_zrobione_052

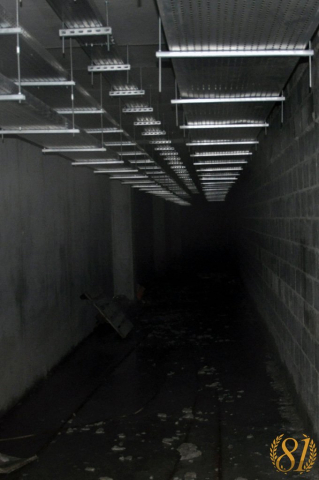

Po lewej stronie widoczny jeden z słupów elipsy A, który przedziela ścianę na krótsze odcinki. Po prawej stronie mur, którego nie zaznaczyliśmy na rzucie, aby nie wprowadzać zbędnych rzeczy.

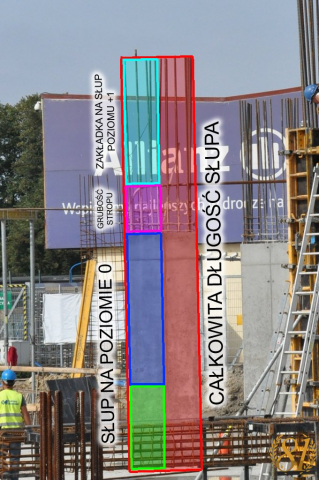

Przekrój słupa to kwadrat o boku 60 cm. Całkowita długość słupa (w zasadzie jego zbrojenia), mierząc od podłogi poziomu -1, to 4,65 m. Przy czym sam poziom -1 jest wysoki na 2,8 m. Skąd się bierze ta wartość? Jak wspominaliśmy wcześniej, zbrojenia słupów kolejnych poziomów muszą na siebie zachodzić i się zazębiać, aby konstrukcja była mocna. Więc wartość 4,65 jest to składowa: długości słupa na poziomie -1, grubości stropu oraz tej tzw. zakładki, która musi wystawać ponad poziom 0, aby nałożyć na nią kolejne zbrojenie słupa. Przedstawimy to graficzne jak dalej wygląda sytuacja na poziomie 0:

Jak zauważyliście jest jeszcze element u dołu słupa zaznaczony na zielono. Domyślacie się co to takiego? Tak, we wnętrzu znajdziemy zbrojenie słupa z poziomu -1, na który nałożone jest zbrojenie kolumny z poziomu zero (cały czas pamiętamy o zakładce), proste prawda? Ok, wracamy na poziom -1. Słup wysoki jest na 2,8 m, z czego od dołu posiada 1,4 m zakładki, gdyż musimy go połączyć ze zbrojeniem wystającym z fundamentów.

Przekrój poprzeczny: 60 x 60 cm
Całkowita wysokość słupa: 4,65 m
Wysokość słupa na poziomie -1: 2,8 m (w tym: 1,4 m dolnej zakładki)
Długość zbrojenia znajdująca się w stropie poziomu -1: 0,45 m
Długość zbrojenia wystająca ponad strop poziomu -1 (czyli dolna zakładka zbrojenia na poziomie 0): 1,4 m. Sytuacja ta dotyczy tylko słupów z elipsy B. Słupy elipsy A mają taką sama długość zbrojenia, lecz zamiast zakładki na poziom 0, są one zakrzywione w strop i nie wystają ponad poziom 0, gdyż słupy elipsy A, nie występują na poziomie 0.
Ilość pionowych prętów zbrojeniowych: 20
Otulina prętów zbrojeniowych: 3,5 cm
Klasa betonu: C30/37

Słupy C

 jak_to_jest_zrobione_055

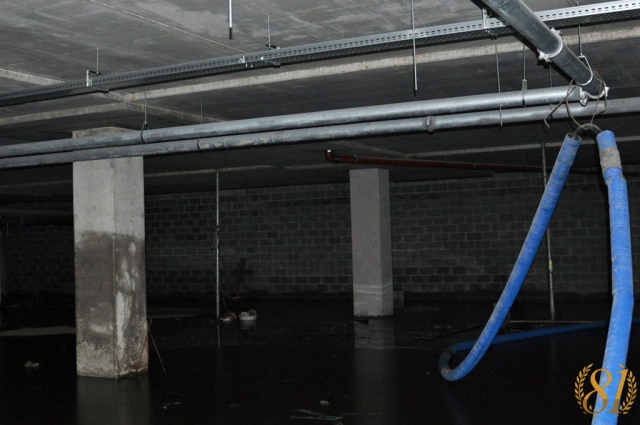

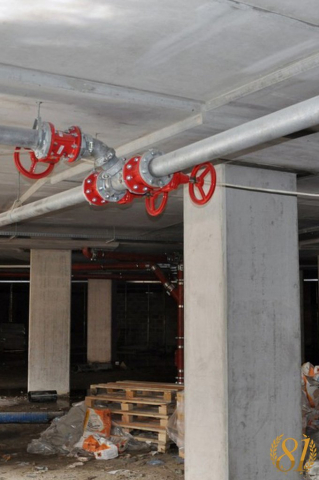

Na pierwszym planie słup elipsy C, a na drugim słup B. Słup A znajduje się za murowana ścianą, za którą będzie zlokalizowane pomieszczenie elektryczne.

Przekrój poprzeczny: 60 x 60 cm
Całkowita wysokość słupa: 4,65 m
Wysokość słupa na poziomie -1: 2,8 m (w tym: 1,4 m dolnej zakładki)
Długość zbrojenia znajdująca się w stropie poziomu -1: 0,45 m
Długość zbrojenia wystająca ponad strop poziomu -1 (czyli dolna zakładka zbrojenia na poziomie 0): 1,4 m
Ilość pionowych prętów zbrojeniowych: 20
Otulina prętów zbrojeniowych: 4 cm
Klasa betonu: C40/50

Słupy D

 jak_to_jest_zrobione_057

W centralnej części zdjęcia rząd słupów D

Przekrój poprzeczny: 80 x 60 cm
Całkowita wysokość słupa: 4,65 m
Wysokość słupa na poziomie -1: 2,8 m (w tym: 1,4 m dolnej zakładki)
Długość zbrojenia znajdująca się w stropie poziomu -1: 0,45 m
Długość zbrojenia wystająca ponad strop poziomu -1: 1,4 m
Ilość pionowych prętów zbrojeniowych: 22
Otulina prętów zbrojeniowych: 3,5 cm
Klasa betonu: C40/50

Słupy E

 jak_to_jest_zrobione_059

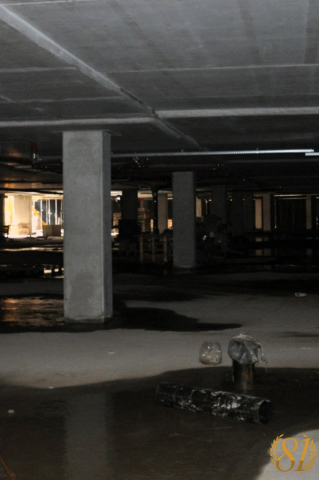

Najmasywniejsze kolumny na stadionie to słupy elipsy E widoczne na zdjęciu.

Przekrój poprzeczny: 120 x 60 cm
Całkowita wysokość słupa: 5,05 m
Wysokość słupa na poziomie -1: 2,8 m (w tym: 1,8 m dolnej zakładki)
Długość zbrojenia znajdująca się w stropie poziomu -1: 0,45 m
Długość zbrojenia wystająca ponad strop poziomu -1: 1,8 m
Ilość pionowych prętów zbrojeniowych: 22
Otulina prętów zbrojeniowych: 4 cm
Klasa betonu: C30/37

Słupy F

 jak_to_jest_zrobione_061

Kolejny słup w ścianie (lecz tym razem zewnętrznej) podziemnego garażu

Przekrój poprzeczny: 60 x 60 cm
Całkowita wysokość słupa: 5,05 m
Wysokość słupa na poziomie -1: 2,8 m (w tym: 1,8 m dolnej zakładki)
Długość zbrojenia znajdująca się w stropie poziomu -1: 0,45 m
Długość zbrojenia wystająca ponad strop poziomu -1: 1,8 m
Ilość pionowych prętów zbrojeniowych: 18
Otulina prętów zbrojeniowych: 4 cm
Klasa betonu: C40/50

Słupy G’ i G

 jak_to_jest_zrobione_063

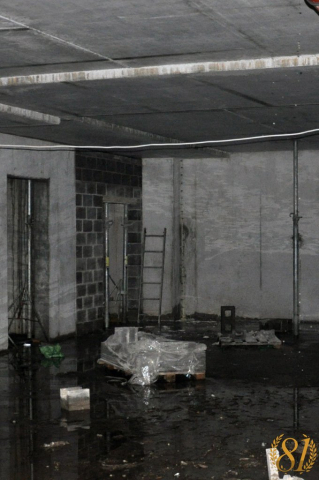

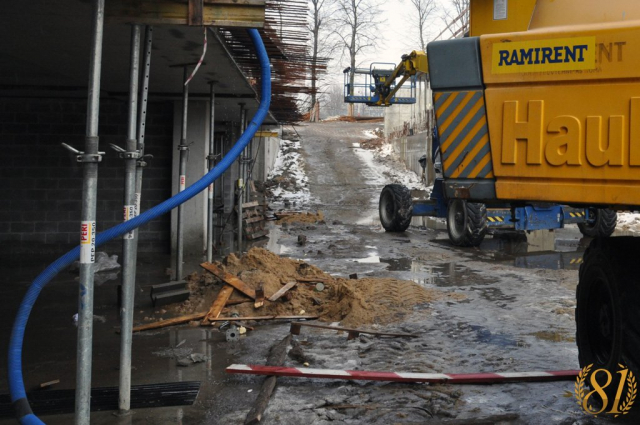

Po lewej stronie kilka słupów rzędu G.

Przekrój poprzeczny: 50 x 50 cm
Całkowita wysokość słupa: 4,25 m
Wysokość słupa na poziomie -1: 2,8 m (w tym: 1 m dolnej zakładki)
Długość zbrojenia znajdująca się w stropie poziomu -1: 0,45 m
Długość zbrojenia wystająca ponad strop poziomu -1: 1 m
Ilość pionowych prętów zbrojeniowych: 12
Otulina prętów zbrojeniowych: 4 cm
Klasa betonu: C30/37

CDN.

źródło: Roosevelta81.pl/projekt stadionu
foto: Roosevelta81.pl
